2016年11月23日水曜日

ちびCNC

何台か頼まれていたちびCNCが終わり
2台分の部品が有ったので足らない物確認していたのですが
組み立てないと解からないので組み立てています。
加工範囲はX110 Y110 Z110とXを190に伸ばしたものです。
興味のある人は見に来てください。


電源箱は



2016年10月27日木曜日

クイーンズ・アワード

これを参考にレリーフをモデリングして見ました。

どう使おうかなー

2016年10月25日火曜日

エリーゼの小物トレーの仕切り

純正名はLOTUS TRINKET TRAY DIVIDERの様です。
ebayでも販売しているのですがUS $250.00します。
http://www.ebay.com/itm/LOTUS-TRINKET-TRAY-DIVIDER-Elise-Exige-Tesla-Roadster-for-iPhone-Sunglass-NEW-/391341923473?hash=item5b1dcbdc91
素材は不明ですがトレーがアルミなのでポリアセタール樹脂で作ってみることにしました。
適当に写真を参考に書いてみたのですが何の形なのか不明です。
何が悪かったのか失敗です。
これではただの仕切りなのでiPhoneを取り付けれるように形を変えました
iPhoneをつかむ物も加工しました。

トレーイにつけると
iPhoneを付けると

仕切りのデザインは不明です。
2個作ったので欲しい人がいれば差し上げます。
アイフォンは6プラスにカバー付きサイズです。
引き取れる人が良いです。

2016年10月22日土曜日

ロータス エリーゼ

エリーゼが来ました。
CNCを使い何か作れればと思っています。




まず気になったのがホイルのセンターキャップ

まず15mmのPOMでベースを加工

エンブレムはアルミで加工しようと思ったのですが
取りあえずアクリルのミラー板が有ったので
裏からミラーをレーザーで削り落し裏から黒を塗りました。


で後輪取り付け前


取り付け後


前輪


全体に
出来はいまいちです
レーザーでミラーとばしすると白く曇ります
ラッカーをべったり塗れば裏塗なので
溶けて奇麗になると思っていたのですがあまり解けませんでした。
また気が向いたらアルミでも作ってみたいと思っています。

ほんとは
が欲しかったのですが
輸入手続きに手間取り現地で売れてしまいました。

2016年10月8日土曜日

ロータスロゴ印鑑加工

印鑑を加工し側面にロータスのロゴを加工してみました。
12mmの印鑑に8φくらいのロゴです。
先端0.1mmくらいのカッターで加工しましたが限界ぽいです。


こんなのも彫ってみました
クイーンズ・アワード

2016年10月4日火曜日

6mmシャンクエッジファインダー

お買い物ページに6mmシャンクのエッジファインダーを2種類追加しました。
http://www.forme-jp.net/netshop/html/T001.htm
http://www.forme-jp.net/netshop/html/T002.htm
小型CNCに便利です。


日本サーボ DCモーターを追加しました

2016年7月31日日曜日

Pokemon Go 2φボールエンドミルで真鍮加工

7月
https://www.myminifactory.com/collection/collection-show/TPatrick/Pokemon%20Go%20resin%20prints
この7個を休み前に加工して見ようと思っていましたが。
6個しか加工出来ませんでした。
Mewtwoはまた気が向いたらにします。
で エンブレムの様なTeam Instinct Pendant
https://www.myminifactory.com/object/pokemon-go-team-instinct-pendant-22993

昨日に続きやっぱり形が甘いです。

Team Mystic Pendant
https://www.myminifactory.com/object/pokemon-go-team-mystic-pendant-22991

なるべく大きく拡大し加工しました。


なんとなく形に成りました。
抜けが残っているのは捨て板の使い回しが原因です。

加工用Gコードが欲しい人がいれば対応します。
コメントにでも書いて下さい。



2016年7月30日土曜日

Pokemon GO Team Valor Pendant

今日はレリーフぽい
https://www.myminifactory.com/object/pokemon-go-team-valor-pendant-22992
5mm50幅のフラットバーで1Rボールエンドミルです。

1Rではあまり形が出ませんでしたが良しとしました。

2016年7月29日金曜日

Pokemon GO Flareon Pendant

3個目
https://www.myminifactory.com/object/pokemon-go-flareon-22995

30φの丸棒をマイクロフライス用のロータリーテーブルに固定し加工しました。

2016年7月28日木曜日

Pokemon GO Bulbasaw

今日は
https://www.myminifactory.com/object/pokemon-go-bulbasaw-22994
を加工して見ました。
厚みが12mm弱くらい有るので30φの丸棒から加工する事にしました。


旋盤で11.6mmの所に5φ残りくらいで突っ切りで溝を入れてバイスにかめるように少しつかみは
細くしました。




加工はF1000で36分くらいでした。
次は
旋盤に戻して切り離しました。
裏は
へそが残りましたがやすれば良いです。



2016年7月26日火曜日

Pokemon GO PIKACHU

今日は今話題のポケモンGOのピカチューを加工しました。
データーはメールで紹介された
https://www.myminifactory.com/collection/collection-show/TPatrick/Pokemon%20Go%20resin%20prints
のデーターを使いました。
CNCは鉄製のちびです。
8mmの真鍮を1Rのボールエンドミルで加工速度F1000でGコードを作り
フィードで50%~200%まで速度を上げるとカッターが折れました。
折れる瞬間も映っています。



カッターを交換しフィード150%で再加工です。





Machの画面は

F1400チョットくらいで動いている様です。
最近湿気が多くちびはだいぶ錆びてきました。
加工終了は
 したのアクリルはびびり止めと輪郭を綺麗にする為に1R分掘り下げています。

こんな感じで完成しましたがピカチュー?です。
加工時間は

28分24秒くらいでした。







2016年7月23日土曜日

足無しIC

足無しICを試してみることに成りました。

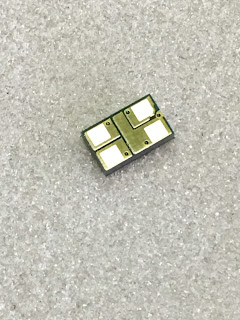

こんな感じのアンプ内蔵マイクICです。
基板はこんな感じ

はんだを盛って置いて赤四角の部分を温めてくっつけるつもりです。
こて先はこてに合わせ真鍮丸棒を旋盤加工した後CNCで下駄状に加工
こてに付けるとこんな感じです。

基板は0.8V90先端0.2mmのカッターでパターン加工し穴は微妙なサイズなので0.7mm半月カッターで加工しました。
穴の切れが悪いのはその辺に有った物を使った為切れなかった様です。
フラックスを塗って半田盛
割りばしではさんで下駄で加熱しくっつきました。
手がふさがり下駄の押し当て写真は有りません。

半田盛は少しで良い様です。
部品を付けるとこんな感じです。
使えるかは不明です。

いまどきこんな便利な物が有るようです。
切削基盤のスルーホールにも使えるかも?
高い 安い 用途で微妙
